? 項目背景
城北110kV輸變電工程，包括新建110kV城北變電站一座和新建花垣變-洞溪坪變I回110kV線路π入城北變線路2條及配套光纖通信，項目位于湖南省花垣縣境內，變電工程本期容量為31.5MVA，采用戶外中型布置，線路工程總長度約0.29km。本期變電站建設主要內容為：
①出線間隔二個，110kV母線設備間隔一個，110kV主變（進線）間隔一個；
②110kV單母線一段；
③110kV主變壓器一臺，容量31.5 MVA（含主變中性點成套裝置）；
④10kV并聯電容成套裝置一組，容量4800kVar；
⑤10kV出線8回；
⑥10kV母線一段。
? 整體解決方案
110kV 變電站采用物理結構和功能均為分層分布式的系統，其結構為間隔級 ——站控級。滿足變電站保護、測量、監控及調度自動化的“四遙”功能的要求。 各電壓等級間隔級的測控設備嚴格按電氣單元配置。
公用設備、110kV電壓等級的測控保護設備組屏后與站控層設備集中安放在同一繼電器室。10kV電壓等級間隔的測控保護單元安裝在相應的10kV開關柜上，其余的保護、測控裝置安裝于主控樓主控室，站控級的通信計算機、操作員站計算機以及網絡設備等安放于主控樓主控室，均為無特殊屏蔽的房間。我方提供的監控系統具有良好的電磁兼容特性，并充分考慮到高壓配電裝置運行時，對監控系統的影響，系統在任何情況下均不發生拒動、誤動、擾動。站控級的微機及外設由 UPS 供電。

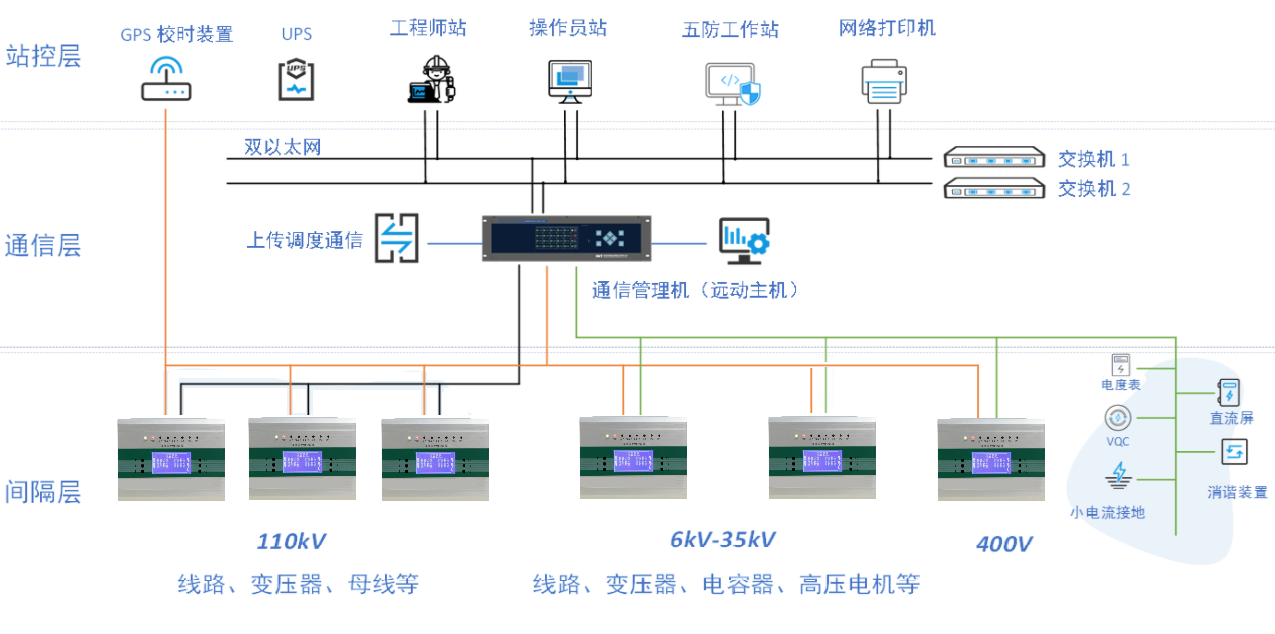

整套系統結構圖如下圖所示：
? 項目實施效果

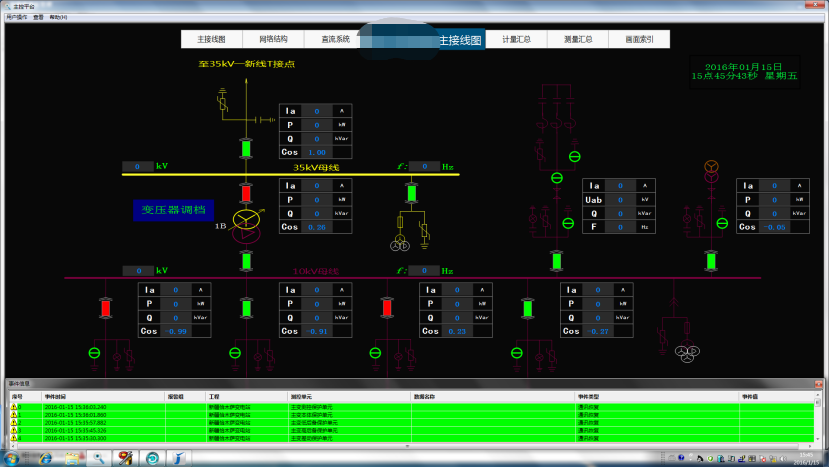

我公司承建的花垣縣城北110kV變電站及配套線路工程綜合自動化系統設備投運以來，監控設備一直安全、可靠運行，項目實施效果圖如下：
